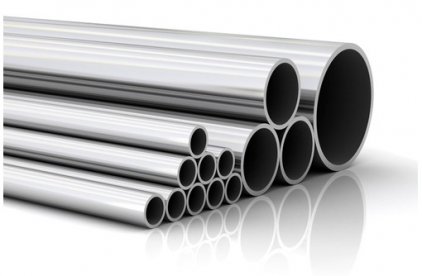

Капиллярная труба нержавеющая

Капиллярная труба нержавеющая

Достоинства

Нержавеющие капиллярные трубы имеют высокую коррозионную стойкость, механическую прочность, биологическую инертность, долговечность. Химическая стойкость позволяет применять такие трубы в довольно агрессивных средах. Наибольшую стойкость имеют сложнолегированные сплавы, содержащие высокий процент никеля, меди, молибдена и кремния. Марка сплава с необходимым набором качеств подбирается зависимо от концентрации агрессивного фактора, температуры, прочих условий.

Производство

Капиллярная труба обычно производится из стали 12Х18Н10Т согласно ГОСТ 14162–79. Изготовление труб теплодеформированных и холоднодеформированных нормирует ГОСТ 21729–76. Капиллярная нержавеющая трубка бывает нагартованной и мягкой. Поставляются определенной длины (мерной, немерной) или в мотках по согласованию с заказчиком.

По длине трубы производятся:

Маркировка длины Длина, мм предельное допустимое отклонение на длину
мерная Не более 4000 ±15 мм
немерная Свыше 300
кратная мерной Не более 4000 с припуском по 5 мм на каждый раз ±15 мм
в бухтах Не более 160 метров

По требованию заказчика кратные мерные и мерные трубы производятся длиной не выше 7 метров.

Трубки стандартизируются по толщине стенки, внешнему диаметру.

Стандартизация Внешний диаметр, мм Допустимое отклонение диаметра

по толщине стенки, внутреннему диаметру

по внутреннему, внешнему диаметру

выше 0,6 Внешний диаметр, предельное отклонение — до 0,01 мм.

по внутреннему, внешнему диаметру Не более 0,6

-по диаметру наружному — повышенной точности

-по толщине стенки — стандартной точности.

— с предельным односторонним отклонением по толщине стенки, наружному диаметру



Величина предельного одностороннего отклонения допускается в границах суммы предельных отклонений. Но можно указывать параметры по толщине стенки, внешнему или внутреннему диаметру без учета предельных отклонений. Не допускается кривизна трубки на участке длиной 1метр более 3 мм. По пожеланию заказчика трубка поставляется без правки, а если её внешний диаметр до 1 мм, то кривизна не нормируется также как и кривизна изделий, поставляемых бунтами или в нагартованном состоянии. Тем не менее, у изделий должны отсутствовать резкие перегибы.

Примеры формулировки заказа.

Трубка из нихрома марки Х20Н80, имеющая внешний ∅3 мм, стенку 0,5 мм, стандартной точности по толщине стенки, диаметру, мерная, длиной 3500 мм нормирована по механическим качествам и химическому составу: А ГОСТ 14162–79 —3,0 0,5 3500 — Х20Н80

Внешний ∅3 мм, повышенной точности, с толщиной стенки 0,44 мм и длину 1,8 м нормирована по хим. составу из нихрома: Трубка Б ГОСТ 14162–79 — 3,0п 0,44п 1800 кр — Х20Н80.

Из нихрома марки Х20Н80, имеющая внутренний ∅1,4 мм, стенку 0,5 мм, обычной точности по толщине стенки и диаметру, немерная, нормирована по механическим качествам: вн 1,4 0,5 — Х20Н80 — В ГОСТ 14162–79.

Такое же изделие обычной точности по толщине стенки и диаметру, мерной длиной 3500 мм нормированное по механическим качествам: вн 1,4п 0,5 3500 — Х20Н80 — В ГОСТ 14162–79

Сфера применения

Пищевая, химическая, медицинская отрасль. Данные трубки из хромоникелевых сплавов 06Х18Н10Т, 12Х18Н10Т, 09Х18Н10Т (с ∅ 0,3 — 5 мм, толщиной стенки 0,1 — 0,3 мм) согласно ГОСТ 14162–79; ТУ14−3-972−79 используются в электронике, медицине, приборостроении, а также для трубопроводов (газа и жидкости) в авиастроении и деталей оборудований специального применения.

Наименование ГОСТ, ТУ Параметры, мм Назначение
Трубы особотонкостенные нержавеющие 10498−82, 9941−81, 14−3-219−74, 14−3-894−79, 14−3-379−75, 14−3-501−76, 14−3-691−78. диаметр 4 — 102, толщина стенки 0,08 — 1,8 Приборостроение, конструкции в атомной, аэрокосмической, авиационной отрасли.
Трубы нержавеющие тонкостенные с высокими требованиями к поверхностному качеству 19277−73, 14−3-197−89, 14−3-760−78, 14−3-796−81, 14−3-550−90, 14−3-769−78, 14−3-770−78, 14−3-1462−87, 14−3-1070−81, 14−159−255−95 диаметр 5 — 76 толщина стенки 0,3 — 5 Конструкции запорной арматуры и активной зоны атомных реакторов, контуры и теплообменники охлаждения атомных реакторов, масло — и топливопроводы в авиационной технике
Трубы жаропрочные нержавеющие на основе никеля 14−8-37−2001, 14−3-571−77, 14−3-946−80 диаметр 5 — 76 толщина стенки 0,3 — 3 элементы конструкций и трубопроводы, которые работают в авиационной технике при повышенных температурах, в кислотно-щелочных агрессивных средах, в линиях по производству минеральных удобрений, лакокрасок и пр.
Трубы нержавеющие многослойные особотонкостенные 14−3-1318−85 14−3-1780−89 14−3-499−86 количество слоев 2 — 6: диаметр 16; 28, толщина стенки 0,15- 0,16, количество слоев 2 — 12: диаметр 38; 48, толщина стенки 0,2, количество слоев 2 — 6: диаметр 76, толщина стенки 0,25 контрольно-измерительная высокочувствительная (сильфоны) аппаратура, соединительные рукава в космической и авиационной технике
Трубы нержавеющие тонкостенные спец назначения 14−3-310−74, 14−3-822−79, 14−3-1711−90 14−3-1797−91 диаметр 4 — 120 толщина стенки 1,0 — 1,5
Трубы ребристые и особотонкостенные из сплавов титана марок ПТ-7М, ПТ-1М

14−3-843−79

14−3-820−79

14−3-1819−79

диаметр 8 — 80, толщина стенки 0,6 — 1,0, диаметр 7 — 48, толщина стенки 1,5 — 2,0, четырехреберные, р. 13x1,5 Энергетические установки и узлы летательных аппаратов, кораблей, химическое машиностроение — трубопроводы и элементы конструкций.
Трубы чистого никеля НП-1А-ИД 14−3-1591−84 диаметр 25 — 76, толщина стенки 1,0 — 5,0. Производство каустической соды
Трубы капилярные из сплавов на основе никеля и нержавеющей стали 14162−79, 14−3-972−79 диаметр 0,3 — 5, толщина стенки 0,1 — 0,3. Медицинская и электронная промышленность, приборостроение.

Купить по выгодной цене

Большой ассортимент капиллярных нержавеющих труб на складе ООО «Авек Глобал» способен удовлетворить любого потребителя. Качество готовой продукции обеспечивается абсолютным соблюдением всех технологических производственных норм. Сроки исполнения заказов самые короткие. При возникновении вопросов, вы получите исчерпывающую консультацию от опытных менеджеров. При оптовых заказах, компания практикует систему гибких скидок.
