Металлорукава, характеристики и использование

Металлорукава, характеристики и использование

Общая характеристика

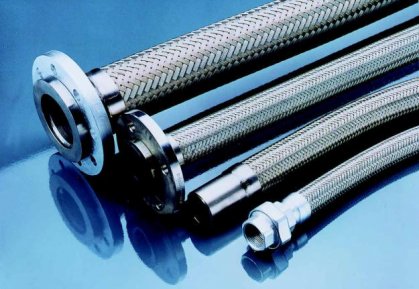

Металлорукава это гофрированные гибкие герметичные трубопроводы, снабженные концевой арматурой и заключенные в оплетку. Предназначены для транспортировки газа, жидкостей под давлением, в том числе взрывоопасных или агрессивных. Гибкость рукава обеспечивается гофрированной частью, изготовленной из высоколегированной коррозийно-стойкой стали, а усиливающим элементом является металлическая оплетка, которая дает возможность эксплуатировать изделие при высоком давлении. Изготавливается диаметром от 6 до 350 мм и длиной от 0,2 м до 6 м. Если длина превышает 2 метра, то допускается изготовление отдельных сегментов с применением негнущихся соединительных элементов, которые при монтаже устанавливаются на опоры. Изготовление гофрированной оболочки ведется с использованием двух способов:

  • Формированием сварной или цельнотянутой трубы с толщиной стенки от 0,1 до 0,5 мм.
  • Методом навивания профилированной ленты с одновременной сваркой контактно-роликовым швом со сваркой по вершинам гофры.

Использование

Для герметичного присоединения к жестким трубопроводам наземного и судового оборудования. Используют для транспортировки газов и жидкостей, например: водорода, азота, ксенона и кислорода, при температурах от -250 до 550 °C и давлении до 600 атм. в судостроительной, металлургической, автомобильной, станкостроительной, нефтяной промышленности. Поддерживают вакуум в системных разводках атомных котлов.

Достоинства продукции определяется:

  • количеством оплеток, выполняющих функцию армирования,
  • профилем гофрированной части, высотой и шагом гофр, их количеством на одну единицу длины,
  • показателем толщины стенки,
  • материалом изготовления.

Металлорукава обеспечивают поглощение вибрации оборудования при транспортировке жидких, газообразных сред при сверхвысоких, высоких и низких температурах. Дают надежное соединение с подвижным трубопроводом, компенсирует температурные изменения, неточности монтажа.

Продолжительность срока службы

Зависит от числа циклов перемещения и возврата в исходное положение под воздействием давления, температуры, частоты и амплитуды колебания, вибрации и нагрузки на кручение. Пульсации рабочей среды в топливных и гидравлических систем, причиной которых являются шестеренчатые и плунжерные насосы, приводят к преждевременному износу и разрушению оболочки. В этом случае в систему вводится демпфирующие устройства. Для предупреждения гидравлического удара не допускается использование металлорукавов в трубопроводах для перекачки рабочей смеси со скоростью более 8 м/с для жидкости и 50 м/с для газов.

Монтаж

Производится с таким расчетом, чтобы в системе не имелось больших участков с незакрепленным трубопроводом. Металлорукава, работающие в горизонтальной плоскости, устанавливают на специальные подставки, лотки, используют хомуты и другие приспособления. При стыковке с фланцевыми законцовками или с фторопластовыми прокладками затягивание производится попарно накрест, а резьбовые пары затягивают ключами без использования удлинителей.
